膨脹節的概述與分類

2021-03-29 09:42:26 點擊:1605

膨脹節是指能有效地起到補償軸向變形作用的撓性元件。例如焊接在 固定管板式換熱器 殼體上的膨脹節軸向柔度大、容易變形,可補償管子和殼體因壁溫不同產生的 熱膨脹 差,降低它們的 軸向載荷 ,從而減小管子、管板和殼體的溫差應力,避免引起強度破壞、失穩破壞和管子拉脫破壞。膨脹節的種類較多,常用的有波形、環板焊接和夾殼式等結構,其中波形膨脹節應用最廣泛,環板焊接膨脹節僅適用於常壓或低壓場合。

膨脹節習慣上也叫補償器,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。 膨脹節是為了補償因溫度差與機械振動引起的附加應力,而設置在容器殼體或管道上的一種撓性結構。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振、供熱上,為了防止供熱管道升溫時,由於熱伸長或溫度應力而引起管道變形或破壞,需要在管道上設置補償器,以補償管道的熱伸長,從而減小管壁的應力和作用在閥件或支架結構上的作用力。

由於膨脹節作為一種能自由伸縮的彈性補償元件,具有工作可靠、性能良好、結構緊湊等優點,已廣泛應用在化工、冶金、核能等部門。在容器上采用的膨脹節,有多種形式,就波紋的形狀而言,以U形膨脹節應用得廣泛,其次還有Ω形和C形等。而在管道上采用的膨脹節就結構補償而言,又分為壓力平衡式、鉸鏈式以及萬向接頭式等。

金屬膨脹節

①彎管式膨脹節

彎管式膨脹節

將管子彎成U形或其他形體(圖1),也稱漲力彎。是利用形體的彈性變形能力進行補償的一種膨脹節。它的優點是強度好、壽命長、可在現場製作,缺點是占用空間大、消耗鋼材多和摩擦阻力大。這種膨脹節廣泛用於各種蒸汽管道和長管道上。

②波紋管膨脹節

膨脹節

波紋管膨脹節是用金屬波紋管製成的一種膨脹節。它能沿管道軸線方向伸縮,也允許少量彎曲。圖2為常見的軸向式波紋管膨脹節,用在管道上進行軸向長度補償。為了防止超過允許的補償量,在波紋管兩端設置有保護拉杆或保護環,在與它連接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節,可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間,節約材料,便於標準化和批量生產,缺點是壽命較短。波紋管膨脹節一般用於溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高,這類膨脹節的應用範圍正在擴大。目前,波紋管膨脹節可用在壓力6.0兆帕的管係中。

③套筒式膨脹節

套管伸縮節由能夠作軸向相對運動的內外套管組成。內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動。產品主要有套筒(芯管),外殼,密封材料等組成.用於補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用於熱水、蒸氣、油脂類介質,通過滑動套筒對外套筒的滑移運動,達到熱膨脹的補償。

套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏。


非金屬膨脹節

①橡膠風道膨脹節

風道橡膠補償器分為FDZ、FVB、FUB、XB四種型號,由橡膠和橡膠一纖維織物複合材料、鋼製法蘭、套筒、保溫隔熱材料組成,主要用於各種風機、風管之間的柔性連接,其功能是減震、降噪、密封、耐介質、便於位移和安裝,是環境保護領域中一種極為理想的減震、降噪、消煙除塵的配套件。

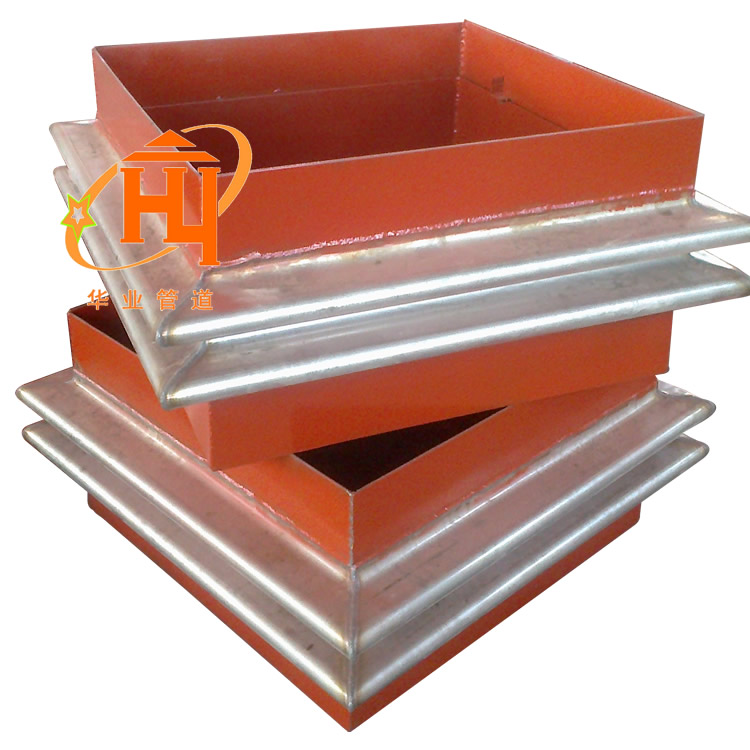

電廠鍋爐的膨脹節

電廠鍋爐的膨脹節

②纖維織物膨脹節

織物補償器主要為纖維織物、橡膠、等耐高溫材料。能補償風機、風管運行的震動及管道變形。纖維織物膨脹節可補償軸向、橫向、角向等產品,具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點,特別適用於電廠熱風管道及煙塵管道。非金屬補償器中的纖維織物、保溫棉體本身具有吸聲、隔振的功能,能有效的減少鍋爐、風機等係統的噪聲和振動。結構簡單、體輕,維修方便。


特殊材料

1、超級奧氏體特種不鏽鋼:254SMO、904L、AL6XN。

2、雙相不鏽鋼2205雙相鋼(S31803)。

3、鎳基合金鋼:INCOLOY800/800H/800HT/840/825、 INCONEL600/601/690/625/X-750。

哈氏合金C-276/C-22/X、MONEL400/K500

4、純 鎳:N4、N6(Ni200、Ni201)。

5、衝壓用鈦板:GR1、GR2、TA1、TA2。

6、奧氏體不鏽鋼:SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti。
